示例代碼

此頁用簡短的範例顯示出 Zebra Aurora™ Vision Library 的功能與風格。請參考與 Zebra Aurora™ Vision Library 一起安裝的範例為了理解完成檢測應用程序。

圖像處理

平滑化過濾器是圖像處理最典型的工具之一。在此，我們顯示高斯與中值圖像去噪。注意，image1 是輸入，image2 是輸出。

SmoothImage_Gauss( image1, NIL, 2.0f, 2.0f, 2.5f, image2 );
SmoothImage_Median( image1, NIL, NIL, SmoothImageMedianKernel::Box, 3, NIL, image2 );

輸入：

輸出（高斯）：

輸出（中值）：

區域分析

區域是一套像素位置或壓縮二維圖像。如下代碼顯示紅像素區域的提出與他的處理。

Region region1, region2, region3, region4;
ThresholdToRegion_HSx(image1, NIL, HSxColorModel::HSV, 0, 10, 190, 255, 65, 255, region1);
CloseRegion(region1, KernelShape::Ellipse, 15, 15, region2);
FillRegionHoles(region2, RegionConnectivity::EightDirections, NIL, 10000, region3);
DrawRegion(image1, region3, NIL, Pixel(0, 255, 0), 1.0);
OpenRegion(region3, KernelShape::Ellipse, 15, 15, region4);
DrawRegion(image1, region4, NIL, Pixel(255, 0, 0), 1.0);

輸入：

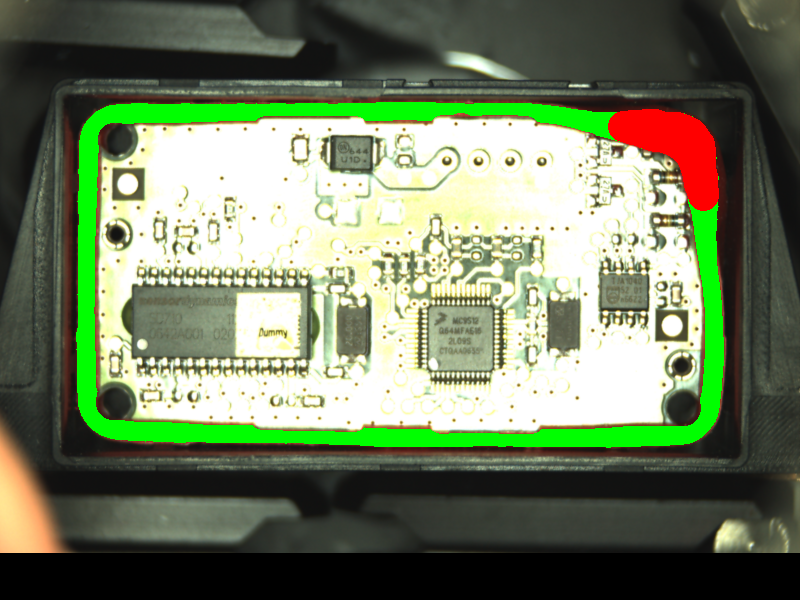

輸出：

條碼識別

二維代碼（DataMatrix）用兩個步驟辨識：首先偵測條碼位置，再在搜尋到的位置識別。

DataMatrixCodeParams codeParams;
DataMatrixDetectionParams detectionParams;
Conditional<DataCode> code;
Array<Path> candidates;

ReadSingleDataMatrixCode(image1, NIL, NIL, codeParams, detectionParams, code, candidates);

if (code != NIL)
{
	DrawingStyle style(DrawingMode::HighQuality, 1.0f, 3.0f, false, NIL, 2.0);
	DrawPath(image1, code.Get().Outline(), NIL, Pixel(255, 0, 0), style);
	DrawString(image1, code.Get().Text(), Location(10, 10), NIL, Anchor2D::TopLeft, Pixel(255, 0, 0), style, 18.0f, 0.0f, NIL);
}

輸入：

輸出：

形狀擬合

形狀擬合從大約的範圍找起，位於形狀精確的位置。此範例顯示線段擬合的兩個步驟：創造擬合圖與執行擬合。

// Create shape fitting map
SegmentFittingField field(Segment2D(40.0f, 30.0f, 40.0f, 130.0f), 30.0f);
SegmentFittingMap map;
ImageFormat imageFormat(image1.Width(), image1.Height(), PlainType::UInt8, 3);

CreateSegmentFittingMap(imageFormat, field, NIL, 12, 5, InterpolationMethod::Bilinear, map);

// Fit the shape
EdgeScanParams params;
params.minMagnitude = 10.0f;
params.edgeTransition = EdgeTransition::BrightToDark;
Conditional<Segment2D> segment;
FitSegmentToEdges(image1, map, params, Selection::Best, NIL, 0.1f, NIL, segment);
if (segment != NIL)
{
	DrawingStyle style(DrawingMode::HighQuality, 1.0f, 2.0f, false, NIL, 0.0f);
	DrawSegment(image1, segment.Get(), NIL, Pixel(255, 0, 0), style, MarkerType::None, 0.0f);
}

輸入：

輸出：

診斷輸出：

基於灰度模板匹配

模板匹配技術在圖像尋找匹配圖像，獲取它的位置與旋轉。典型的例子是在電子路線尋找記號：

Image image1;
LoadImage("fiducial_template.png", false, image1);

Conditional<EdgeModel> model;
CreateEdgeModel(image1, NIL, NIL, 0, NIL, 0.0f, 35.0f, 15.0f, -45.0f, +45.0f, 1.0f, 1.0f, 1.0f, 1.0f, 1.0f, model);

Image image2;
LoadImage("fiducial_input.png", false, image2);

Conditional<Object2D> object;
if (model != NIL)
{
	LocateSingleObject_Edges(image2, NIL, model.Get(), 1, 3, 10.0f, EdgePolarityMode::MatchStrictly,
	                                                            EdgeNoiseLevel::High, false, 0.7f, object);

	if (object != NIL)
	{
		DrawingStyle style(DrawingMode::HighQuality, 1.0f, 3.0f, false, NIL, 2.0);
		DrawRectangle(image2, object.Get().Match(), NIL, Pixel(255, 0, 0), style);
	}
}

模板：

輸入：

輸出：

GigE Vision 圖像獲取

Zebra Aurora™ Vision Library 支持所有與 GigE Vision 及 GenICam 相合的相機與影像擷取卡。在此，我們顯示用 GigE Vision 設備獲取圖像範例：

// Initialize acquisition
GigEHandle hDev = GigEVision_OpenDevice("169.254.1.81");
GigEVision_StartAcquisition(hDev, "Mono8");

Image image1;
while (true)
{
	// Grab image
	GigEVision_ReceiveImage(hDev, image1);

	// Process image
	ProcessImage(image1);
}

// Finalize acquisition
avl::GigEVision_StopAcquisition(hDev);
avl::GigEVision_CloseHandle(hDev);
