Zebra Aurora™ Vision Studio 5.3 ist eine Datenfluss-basierte visuelle Programmierumgebung, die an Ingenieure gerichtet ist, die sich mit Industrielle Bildverarbeitung beschäftigen. Es erfordert keine Programmierkenntnisse, ist aber dennoch so leistungsfähig, dass es kann sogar mit Lösungen gewinnen, die auf einfachen Programmierbibliotheken basieren. Dies wurde mit einigen der interessantesten Bildverarbeitungssysteme der Welt bewiesen.
Die Architektur ist sehr flexibel und stellt sicher, dass Benutzer sich leicht anpassen können das Produkt an die Art und Weise, wie sie funktionieren und an die spezifischen Anforderungen eines Projekts.
Warum Zebra Aurora™ Vision Studio?

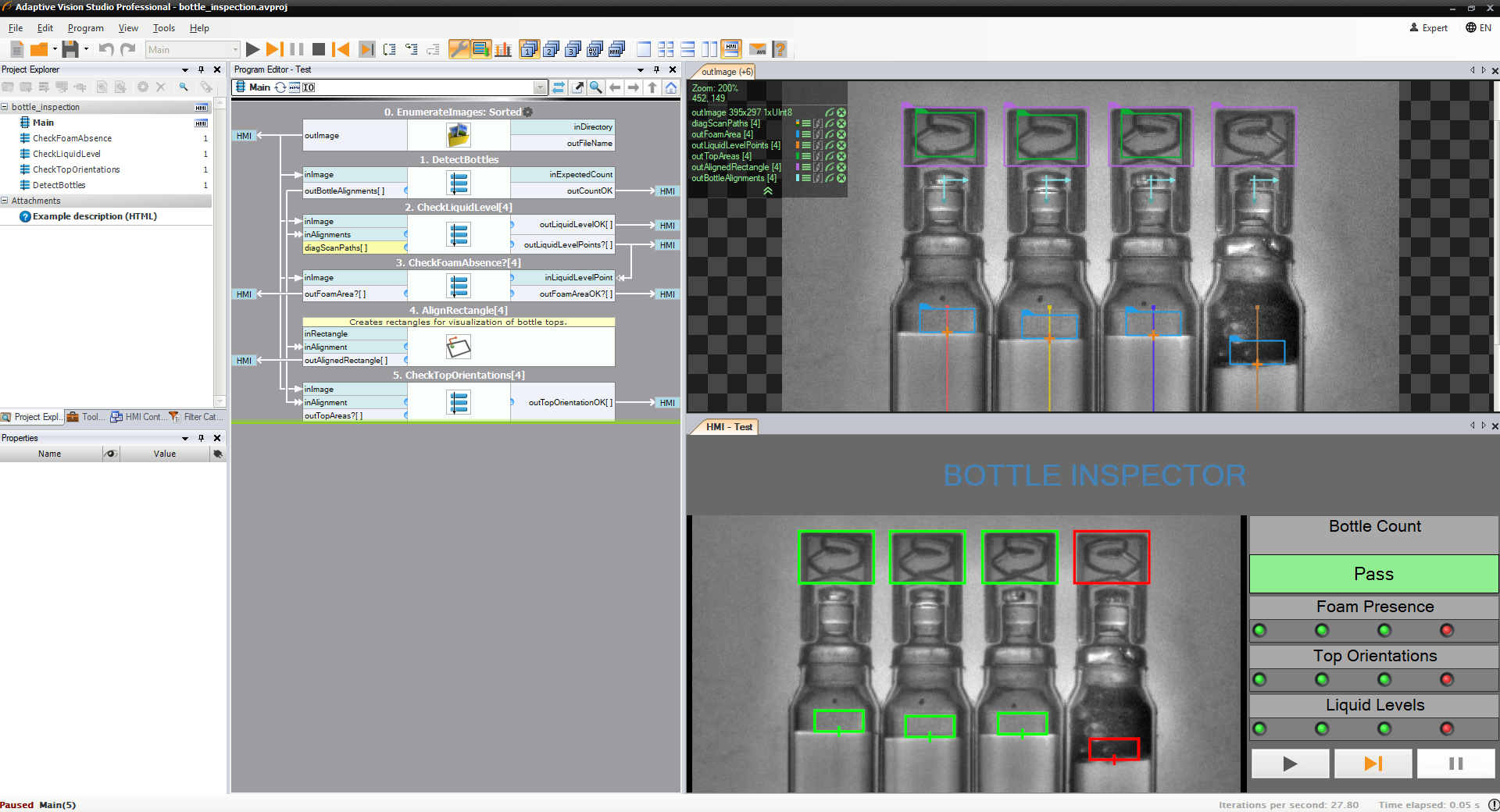

Mit Zebra Aurora™ Vision Studio erstellen Sie komplette Bildverarbeitungsanwendungen ohne Codierung. Wählen Sie einfach Filter (Werkzeuge) aus der Toolbox aus und verbinden Sie sie in einem visuellen Editor. Ziehen Sie dann die Filterausgaben per Drag & Drop in die Datenvorschau und führen Sie das Programm aus. In ähnlicher Weise können Sie auch ein HMI erstellen. Sehen Sie, wie einfach die Umgebung ist:
Professional SMART HMI Designer
Die Programmierung erfolgt durch die Wahl von Filtern und ihre Verbindung miteinander. So können Sie sich ganz auf das vorliegenden Problem des Maschinensehens konzentrieren. Für eine schnelle Demo sehen Sie sichden Film Das erste Programm (Englisch) an.
Die Prüfergebnisse werden in mehreren konfigurierbaren Datenvorschauen angezeigt. Wenn ein Parameter im Programm geändert wird, können Sie die Vorschau in Echtzeit aktualisieren.
Sie können auf einfache Weise benutzerdefinierte grafische Benutzeroberflächen erstellen und so die gesamte Bildverarbeitungsanwendung mit erstellen ein einziges Softwarepaket.
Es gibt Hunderte von einsatzbereiten Bildverarbeitung-Filtern. Sie sind in einer gut definierten Kategoriestruktur organisiert und folgen klaren und konsistenten Namenskonventionen. Sie sind in der Filter-Dokumentation (Eng.) beschrieben.
Die Filter sind aggressiv für die SSE / AVX / NEON-Technologien und für Multicore-Prozessoren optimiert. Unsere Implementierungen sind eine der schnellsten der Welt (wie im Abschnitt zu sehen ist).
Es gibt keine Codierung, Sie können jedoch benutzerdefinierte und skalierbare Programmabläufe erstellen. Schleifen, Bedingungen und Unterprogramme (Makrofilter) werden mit entsprechenden realisiert Datenflusskonstruktionen auf grafische Weise. Version 5.0 fügt auch parallele Programmierung hinzu.
Zebra Aurora™ Vision Studio ist ein mit GigE Vision kompatibeles Produkt, unterstützt die GenTL Schnittstelle, sowie mehrere Hersteller von APIs. Sie können es mit meisten auf dem Markt erhältlichen Kameras gebrauchen, u.A.: Allied Vision, Basler, Baumer, Dalsa, FLIR, Matrix Vision, Photon Focus und XIMEA.
Sie können Benutzer-Filter verwenden, um Ihren eigenen C/C++-Code mit den Vorteilen der visuellen Programmierung zu integrieren. Für die Erstellung eines Benutzer-Filters benötigen Sie 30 Sekunden, und weitere 5 Sekunden, um ihn nach einer Neukompilierung zu aktualisieren. Dieses Video (Englisch, für Version 2.3) zeigt Ihnen, wie einfach das ist.
In Studio erstellte Programme können in C ++ - Code oder in .NET-Assemblys exportiert werden. Dies macht es sehr einfach, Ihre Bildverarbeitungsalgorithmen in Anwendungen zu integrieren erstellt in den Programmiersprachen C ++, C # oder VB.
| Professional volle Funktionalität |
Smart vereinfachte Prüfung |
Lite Nichtgewerblich |
OpenCV for students & enthusiasts |
|
|---|---|---|---|---|
| Library of tools |
(proprietary) |
(proprietary) |
(proprietary) |
(free) |
| Support period | 1 Jahr | 6 months | - | - |
| Data-flow program editor |  |
 |
|
|
| Simplified program editor |  |
|
|
|
| Makro-Filter (subprograms) | |
|
|
|
| Benutzerfilter (C++) | |
|
|
|
| Industrial image aquisition | |
|
Mit Wasserzeichen | |
| Digitales I/O | |
|
|
|
| HMI-Designer | |
|
|
|
| Separate runtime licensing | |
|
|
|
| Continuous program execution | |
|
60 minutes | |
| SIMD-based optimizations | |
|
|
|
| Multicore-based optimizations | |
|
|
|
| C++-Code-Generator | |
|
|
|
| Export zu .NET-Technologie | |
|
|
|
| Parallel Tasks | |
|
|
|
| Export encrypted runtime executables | |
|
|
|
Die im August / September 2020 veröffentlichte Version 5.0 von Zebra Aurora™ Vision Studio brachte einige wirklich große Änderungen und viele aufregende neue Funktionen mit sich, die beide in zwei Hauptthemen unterteilt werden konnten. Das erste Thema ist die vereinfachte Entwicklung, bei der wir neue Funktionen hinzugefügt haben, die speziell auf Endbenutzer und einfachere Anwendungen zugeschnitten sind. Das andere Thema sind leistungsstarke Funktionen für fortgeschrittene Benutzer, die große Systeme mit mehreren Kameras und hochinteraktiven Systemen erstellen. Hier sind die wichtigsten neuen Funktionen:
Formeln sind seit Jahren in unserer Software verfügbar, können jedoch mit Version 5.0 die meisten Hilfsfilter ersetzen. Dies ist mit vielen neuen Funktionen für Arrays, Geometrie und mit der neuen Array-Ausführung von Ausdrücken möglich (in einigen Programmiersprachen wird dies als Broadcasting bezeichnet).
Anstatt die Programmstruktur mit Makrofiltern zu erstellen, haben Sie jetzt vier Standardabschnitte in einer Ansicht: INITIALIZE, ACQUIRE, PROCESS und FINALIZE, die der Programminitialisierung, Bildaufnahme, Datenverarbeitung und den Ereignissen entsprechen, die beim Schließen des Programms auftreten sollten.
Dieses neue Steuerelement dient zur einfachen Definition von Pass / Fail-Kriterien. Sie wählen einfach einen Filter aus und legen Bereiche für seine numerischen Ausgaben fest.
Das Ergebnissteuerelement sammelt und zeigt auch Statistiken wie Pass / Fail-Zähler, Durchschnitts-, Minimal- und Maximalwerte an.
Es wurde möglich, mehrere Makrofilter (Arbeiteraufgaben) parallel auszuführen. Dies schafft viele neue Möglichkeiten, einschließlich der asynchronen Kommunikation und der Optimierung der Verarbeitung von Bildern, die von mehreren Kameras stammen.
Ein Event Handler ist ein Makrofilter, der ausgeführt wird, wenn ein Ereignis auftritt. Dies können Dinge wie das Klicken auf eine Schaltfläche oder das Ändern eines Parameters sein. Diese neue Funktion vereinfacht die Erstellung eines hochinteraktiven HMI erheblich und ermöglicht eine bessere Trennung des HMI von der Hauptprogrammschleife.
Für mehr Informationen über verfügbare Optionen siehe Editionen.
